Avec bouclier Testeur de casque audio Bluetooth à quatre canaux Bluetooth connecté automatiquement pour lire une chanson en pause/haut et bas

Le testeur est compatible avec tous les schémas Bluetooth ;

1 : Prend en charge l’affichage du nom chinois et des caractères spéciaux ;

2 : Comparaison des noms de support :

3 : alarme avec des noms différents (nom correct, affiché en vert ; l'erreur de nom est affichée en rouge) ;

4 : Les noms différents ne sont pas connectés (il s'agit d'une fonction facultative, la valeur par défaut n'est pas activée, vous devez en informer à l'avance ou demander des fichiers de configuration) ;

5 : Le Bluetooth connecté n'est pas connecté ; (Il s'agit d'une fonction optionnelle, la valeur par défaut n'est pas incluse, vous devez en informer à l'avance ou demander des pièces de texte de configuration) ;

6 : Prise en charge de l'efficacité énergétique (réglage de la puissance, puissance du produit connecté en dessous de la valeur d'alarme définie, par défaut 30 %) ;

7 : Prise en charge de la comparaison RSSI (après avoir défini les paramètres RSSI, supérieurs aux paramètres définis PC pour déterminer NG, logiciel PC) ;

8 : Prise en charge de la charge externe, affichage du courant (prise en charge maximale 1000 mA, un courant plus important doit être informé à l'avance) ;

9 : Prise en charge de l’affichage du nombre de tests ;

10 : Prend en charge l'affichage efficace des tests de touches ;

11 : Fonction logiciel PC, peut tester automatiquement PASS ou NG et enregistrer de bons enregistrements, peut personnaliser le système MES ;

12 : Prend en charge 4 noms Bluetooth affichés en même temps ;

13 : Augmentez le bloqueur de signal intégré, définissez la distance de recherche, peut empêcher efficacement la chaîne ;

Réglez la fonction du bouton de test, appuyez sur le bouton de menu pour accéder à l'interface de configuration et sélectionnez la fonction de touche que vous souhaitez tester. Le bas vert permet de sélectionner la fonction de touche à tester, le bas gris permet de désélectionner la fonction de la touche et appuyez brièvement sur le bouton de menu pour sélectionner ou désélectionner la fonction ; sélectionnez la fonction précédente (appuyez brièvement sur le volume et le bouton), sélectionnez la fonction de touche suivante (appuyez brièvement sur la distance et le bouton) ;

(réduction) droite (réduction de la distance) sélectionnez la fonction, non signifie qu'une fois le test de touche terminé, vous n'entrerez pas automatiquement en mode d'appel ;

Pour définir la déconnexion automatique après avoir raccroché un appel, sélectionnez Oui. Le principe est que l'entrée d'appel automatique doit être définie pour être valide. Dans le cas contraire, l'appel n'est pas valide.

Compteur : la clé à tester est testée et la zone de la clé s'affiche entièrement en vert comme test PASS, sinon elle est enregistrée comme échec. Sélectionnez « Oui » autour de la position zéro du compteur et appuyez sur le bouton de menu pour effacer tous les comptages ;

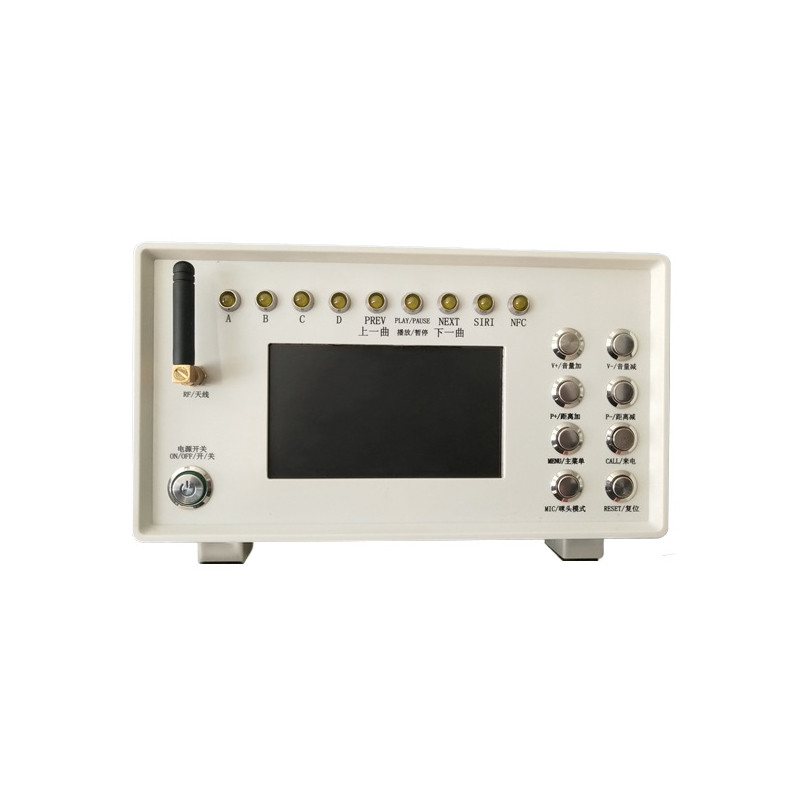

1. Interrupteur d'alimentation

2. Écran d'affichage

3. Témoin lumineux

4. Appuyez sur les boutons

Interrupteur d'alimentation autobloquant en métal de 16 mm, lorsque DC5V (USB) est inséré, le voyant vert du bouton allumera l'icône d'alimentation, indiquant que l'alimentation est normale, à ce moment-là, si vous devez allumer, il vous suffit d'appuyer sur l'interrupteur d'alimentation, après avoir appuyé sur l'interrupteur d'alimentation, l'écran s'allumera, l'indicateur LED commencera à clignoter après le démarrage ;

Description des fonctions clés

1, volume + bouton : en mode musique, appuyez brièvement pour augmenter le volume de la musique, appuyez longuement pour passer à la musique précédente ; (Le volume maximum est de 31, et il est recommandé de régler le son général au maximum à 29, sinon il y aura du bruit)

2, Volume - bouton : en mode musique, appuyez brièvement pour réduire le volume de la musique, appuyez longuement pour passer à la musique suivante ; (Le volume minimum est le niveau 0, le son général est recommandé de régler le maximum au niveau 2, sinon il n'y aura pas de phénomène musical)

3. Distance + bouton : Pour augmenter la distance de connexion, réglez d'abord la distance de la machine sur 90, puis placez le produit à connecter dans la position à connecter, connectez le produit, voyez la valeur RSSI dans le coin inférieur droit, par exemple, le RSSI est -45, réglez la distance sur 50-55, vous pouvez contrôler efficacement la distance de connexion ;

4, distance - bouton : la distance de connexion est réduite ;

5. Bouton de mode d'appel : dans l'interface de lecture de musique sur l'appareil Bluetooth connecté, appuyez sur le bouton de changement et le numéro du signal numérique (0-9) peut être entendu sur le casque ou le haut-parleur Bluetooth. Vous pouvez utiliser le bouton de réponse du casque ou du haut-parleur pour répondre à l'appel ou appuyer sur le bouton de changement une deuxième fois pour répondre à l'appel. Après avoir entré l'appel, vous pouvez parler à votre microphone et le haut-parleur du casque peut entendre votre propre voix. Pour tester la tête ;

6. Bouton de mode Mi Head : appuyez sur le bouton de changement pour accéder directement au mode MI Head sur l'interface d'affichage actuelle. Une fois la tête MI testée, appuyez sur le bouton de mode d'appel ou appuyez sur le bouton de raccrochage du casque Bluetooth ou de la chaîne stéréo pour quitter l'appel et revenir au mode de lecture de musique ;

7, bouton de réinitialisation : appuyez brièvement sur le bouton de changement, déconnectera l'interface d'affichage actuelle de l'appareil Bluetooth, appuyez longuement sur le bouton de changement pour déconnecter tous les appareils connectés à l'appareil actuel ;

antenne

1 : Interface d'antenne RF-A : Un module transmet une antenne de puissance ;

2, interface d'antenne RF-B : antenne de puissance de transmission du module B ;

3, interface d'antenne RF-C : antenne de puissance de transmission du module C ;

4, interface d'antenne RF-D : antenne de puissance de transmission du module D ;

Interface d'alimentation

Interface d'entrée DC-5V : interface d'alimentation, tension d'entrée 5V/2A, essayez d'utiliser la tête d'adaptateur d'origine ; interface DC : adaptateur DC24V/1A

Interface audio

1. H2DP_IN : la musique par défaut de la carte TF, lorsque le câble audio est inséré, la priorité est l'entrée de la source audio externe ;

2.HFP-OUT : pendant l'appel, lorsque le casque ou le câble audio 3,5 est inséré dans l'interface de changement, le son de l'appel n'est pas renvoyé et le son de l'appel est émis depuis l'interface de changement ;

3.HFP_VOL : Tournez le bouton rotatif de gauche à droite pour modifier le volume de la sortie d'appel pendant un appel. Ce paramètre n'est valide que pour le volume de sortie d'appel.

1. Ouvrez l'interface PC, définissez le port série, le débit en bauds et d'autres paramètres, enregistrez les paramètres, ouvrez l'instrument de test, appuyez sur la touche marche pour allumer la lumière, connectez les indicateurs A, B, C, D clignotants, le testeur recherche automatiquement les appareils Bluetooth. Cliquez sur le bouton « Démarrer » du logiciel ;

2. Placez tous les produits à tester sur la station de test. Après avoir connecté A, B, C et D, le voyant lumineux est toujours allumé et les quatre produits Bluetooth sont correctement connectés. L'écran LCD affiche l'état du produit, l'adresse et le nom Bluetooth. À ce stade, le Bluetooth jouera automatiquement de la musique. À ce stade, vous commencerez à tester, à lire/mettre en pause, à appeler/tester les performances du microphone. Faites fonctionner Bluetooth sur la dernière chanson/chanson suivante, lecture/pause, appel/microphone, et l'écran passera à l'état de pré-opération du produit Bluetooth « Talk ». Testez l'appel du microphone avec la priorité de l'état actuel.

3. La distance entre les deux embouts de test doit être de 1 m. À l'heure standard, elle est de 1 m. Pour les produits Bluetooth extérieurs, réglez la touche « Réglage de la distance de l'intensité du signal » sur la valeur appropriée. À ce stade, le testeur a prolongé le temps ou l'état de déconnexion du produit Bluetooth de trois mètres. Cette valeur ne peut pas être trop petite et affectera la connexion Bluetooth. Si l'embout de test Bluetooth n'est pas connecté à l'instrument de réglage « Réglage de la distance de l'intensité du signal + » dans le délai standard, augmentez la valeur en conséquence.

4. Appuyez sur le bouton Menu, l'interface du menu apparaît, sélectionnez les informations clés à tester, appuyez sur Volume + (haut) Distance plus (bas) pour sélectionner, confirmez le bouton de sélection. Appuyez sur le bouton Menu, vous pouvez définir un appel automatique et déconnecter le téléphone, Volume + (haut) Distance plus (bas) pour sélectionner l'emplacement, appuyez sur Volume - (gauche), appuyez sur Volume + (droite) pour sélectionner la fonction appropriée. Remarque : Seules les touches sélectionnées sont mesurées et peuvent être considérées comme réussies. Si l'une d'entre elles n'est pas détectée, elle est considérée comme un échec.

5, le compteur d'alimentation pour enregistrer les données, doit effacer manuellement le compte, de haut en bas sélectionnez la position de compte, à gauche et à droite sélectionnez oui, appuyez brièvement sur le bouton de menu pour effacer le compte.

6. Pendant le test du microphone et du téléphone : ce produit a défini le bouton de lecture pour démarrer la fonction de recomposition du téléphone, ce qui peut compléter le test de fonctionnement direct de ce produit. C'est-à-dire, double-cliquez ou appuyez longuement sur la touche de lecture, puis appuyez sur la touche de réponse, votre produit entre automatiquement dans le test. Pour les produits qui n'ont pas de fonction de recomposition, appuyez sur la touche de mode d'appel du testeur pour tester. Le testeur enverra automatiquement un ensemble de sonneries de téléphone à votre produit, puis appuyez sur la touche de réponse pour entrer dans le mode d'appel. Il existe également un produit sans bouton de lecture (bouton de réponse). Suivez le bouton d'entrée du microphone pour entrer dans le test d'appel ; l'écran LCD affichera l'état correspondant lorsque vous parlerez au microphone pour tester le haut-parleur du produit jouera la voix du haut-parleur. Des écouteurs ou une chaîne stéréo active peuvent être installés sur le port d'appel externe pour un son très clair. Testez les fonctions du microphone et du téléphone. Éteignez le produit Bluetooth. Prenez le deuxième appareil, commencez immédiatement à tester le deuxième produit, le testeur de test a automatiquement commencé à rechercher automatiquement le produit suivant pour ouvrir le produit Bluetooth. Le logiciel PC identifie automatiquement le produit PASS/NG en fonction des paramètres utilisateur ;
